Ubicació i contacte

El tècnic responsable és en Antonio Busquets (ext.173387), els equips es troben situats al "Laboratori de microscòpia D0" a la planta baixa del edifici dels SCT.

Tècnica

Les mostres, normalment materials, extraordinàriament primes entre 30 i 60 nm són sotmeses a la interacció amb un feix d’electrons d’alt potencial (100-200Kv)  el que permet conèixer la microestructura cristal·lina, ordenació i defectes.

Equipament

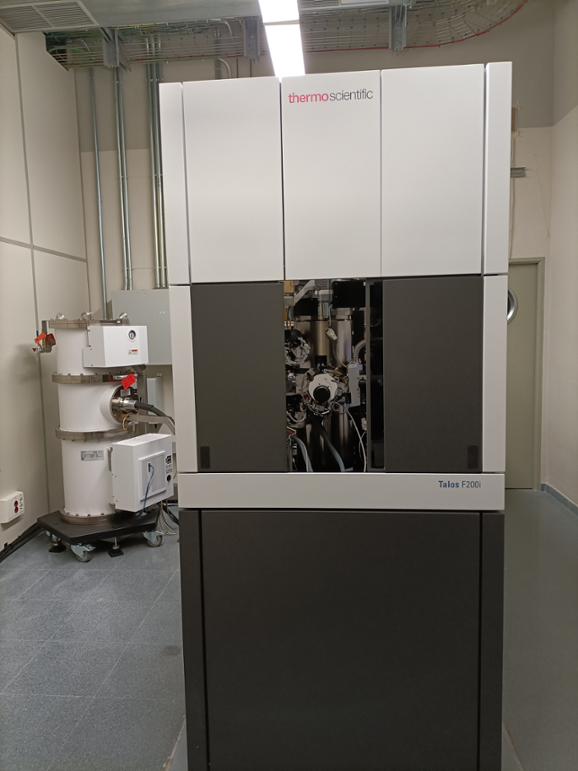

Microscopi electrònic de transmissió d’alta resolució (TEM-STEM) TALOS F200i  ThermoScientific  amb l’acoblament d'un sistema de microanàlisi R-X EDS Bruker.

"Cofinançat per la Unió Europea" i GOIB/ Conselleria Fons Europeus, Universitat i Cutura, Direcció General Política Universitaria i Recerca

Amb les següents característiques:

• Resolució: 0,11 nm entre punts
• Voltatge d’acceleració: 80, 100, 120, 160, i 200 kV
• Magnificació: Baixa de 50x a 6000x, Alta de 2.000x a 1.500.000x (TEM) i fins a 5M en STEM.
• Difracció: àrea seleccionada, microfeix
• Braç portamostres de doble inclinació (berili)
• Braç portamostres múltiple para 3 mostres
• Braç portamostres de tomografia
• Microanàlisi R-X EDS Bruker: Es pot detectar elements des de el beril·li  fins l’urani. Resolució: 122 eV. El software permet l’anàlisi qualitatiu i quantitatiu, distribució d’elements, etc.
• Càmara d’adquisició VELOX CETA

 Aplicacions

• Estudi de la morfologia, estructura i composició de partícules fines
• Difracció i microdifracció d’electrons
• Caracterització microestructural de regions submicromètricas, defectes en la xarxa produïts per deformació, estudi de fenòmens com transformacions de fase, difusió, recristal·lització, etc.
• Estudi i caracterització de “nanomaterials”, macromolècules, etc.
• Canviant paràmetres de funcionament del TEM HR es pot estudiar la morfologia i diagnòstic de petits cossos cel·lulars com virus, teixits, etc.
• El microanàlisi R-X EDS de les mostres, permet conèixer la composició química,  l’estudi de difusió d’elements en les diferents fases, etc.
